Ce înseamnă lucrul prin OBD, pe un camion?

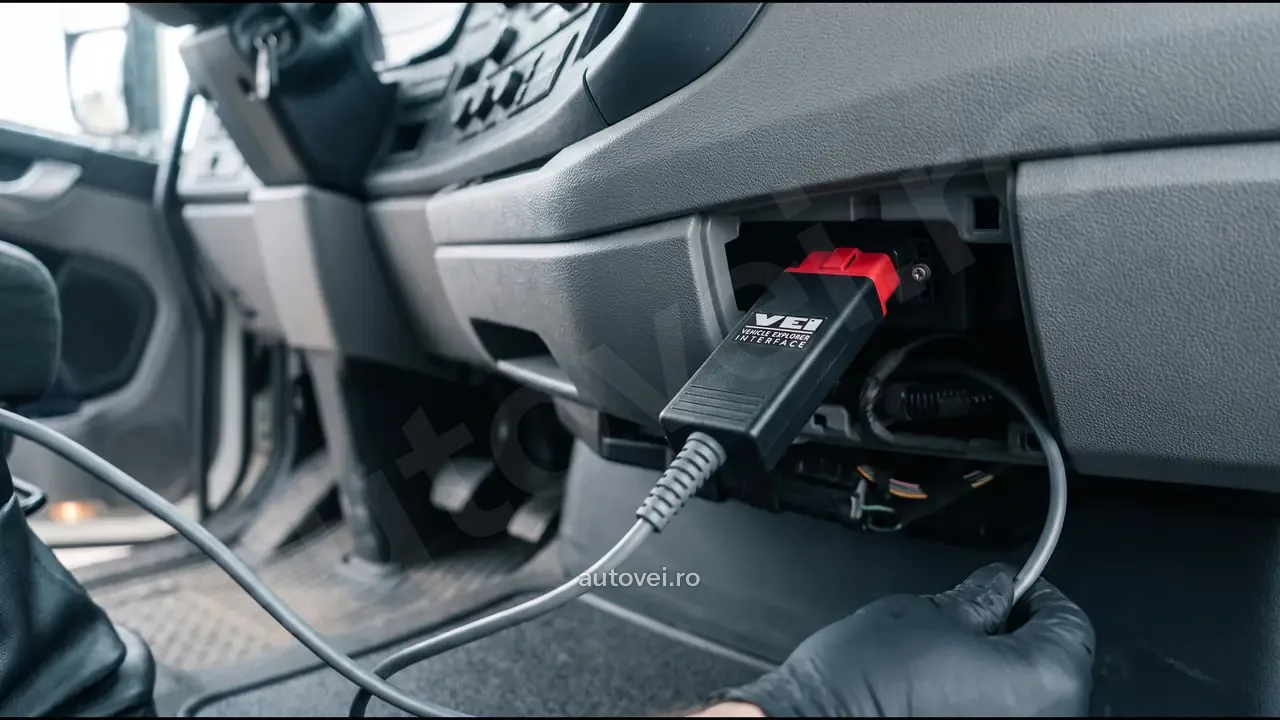

Lucrul prin OBD folosește priza de diagnoză a camionului, cu modulul montat la locul lui. Interfața VEI V8 WiFi intră în priza respectivă și comunică cu modulul pe rețeaua proprie a vehiculului, fără să-l scoată din instalație.
Prin OBD se fac, în funcție de kit și de modul, atât diagnoza (citirea și ștergerea codurilor de eroare, explicate pe larg în articolul despre diagnoză sau programare), cât și o parte din operațiunile de programare: chei noi, corectarea unor parametri, împerecherea unor module. Metoda concretă e dată de fișa fiecărui modul, dar disponibilitatea ei pe un kit anume ține și de hardware-ul inclus în pachet.
Ce înseamnă lucrul pe banc, cu DirectConnect 2U?
Pe banc, modulul se scoate din camion și se conectează direct la instrumentul DirectConnect 2U, printr-un cablu dedicat lui. E metoda folosită când modulul trebuie citit sau scris direct în memorie, printr-un mod de acces care nu trece prin rețeaua vehiculului.
Modurile de acces de pe banc au nume tehnice diferite, după circuitul modulului: GPT e modul folosit la citirea sau scrierea directă a unor calculatoare de motor; BSL (Boot Strap Loader) încarcă sau descarcă memoria flash a unui microcontroler fără să ruleze programul instalat; BDM și JTAG sunt interfețe hardware de acces direct la memorie, pentru circuitele care nu mai răspund pe protocolul obișnuit. Toate patru cer conexiunea directă a lucrului pe banc, nu priza OBD.
Ce module din gama Truck Explorer se lucrează doar pe banc?
Câteva module de motor și de cutie de viteze apar în fișele kiturilor fără nicio metodă de acces prin OBD — doar pe banc, cu DirectConnect 2U. Exemple din catalog:
- calculatoarele de motor MD1CE100 și MD1CE101, la Truck Explorer DoberMAN V8 și Truck Explorer Ivetic V8;
- calculatorul de motor EDC17CV42, la kiturile orientate MAN;
- cutia de viteze GS3 ZF-Astronic (variantele GS3, GS3.3, GS3.6), la mai multe kituri;
- modulele ADM2 și ADM3, accesate exclusiv în mod boot.
Pentru restul modulelor din catalog, fișele listează de regulă ambele metode (OBD și banc) și lasă tehnicianul să aleagă pe cea potrivită situației.
| Situație | Metodă | De ce |
|---|---|---|
| Diagnoză (citire coduri de eroare) | OBD | Modulul rămâne montat, comunică pe rețeaua camionului |
| Programare pe un modul care răspunde normal | OBD sau banc, după fișă | Fișa fiecărui modul indică metodele posibile |
| Modul care nu mai răspunde pe rețeaua vehiculului | Banc, cu DirectConnect 2U | Acces direct la memorie, prin GPT, BSL, BDM sau JTAG |
| Module fără acces OBD în fișă (MD1CE100/101, EDC17CV42, GS3) | Banc, cu DirectConnect 2U | Fișa nu listează nicio metodă de acces prin OBD pentru ele |
Ce vine în pachet, ca să lucrezi pe banc?
Instrumentul DirectConnect 2U vine, la majoritatea kiturilor, cu un cablu dedicat fiecărui modul acoperit. La kiturile cu module accesate prin JTAG sau BDM (de exemplu Truck Explorer DoberMAN V8 sau Truck Explorer SCANTIC V8), pachetul adaugă și un dongle separat pentru aceste moduri. Fără cablul potrivit modulului respectiv, conexiunea de pe banc nu se poate face.
Truck Explorer PRO26 + Panasonic CF-54, kitul cu toate licențele platformei, vine cu setul cel mai mare de cabluri de bancă — câte unul pentru fiecare familie de module din toate mărcile acoperite. La kiturile de marcă, setul e limitat la modulele mărcii respective: Truck Explorer DoberMAN V8, de exemplu, vine cu cablurile MAN pentru motor și cutie de viteze, plus cele pentru frâne și imobilizator — nu și cu cele pentru Scania sau Volvo.
De ce Truck Explorer Revolution V8 nu include din start DirectConnect 2U?
Truck Explorer Revolution V8 e pachetul de intrare al platformei, gândit pentru lucrul prin OBD. DirectConnect 2U rămâne un accesoriu care se poate adăuga ulterior, pentru service-urile care ajung să aibă nevoie și de lucrul pe banc.
Toate celelalte kituri din gamă vin cu DirectConnect 2U inclus din pachet. Diferența dintre Truck Explorer Revolution V8 și restul, pe larg, e pe pagina care kit mi se potrivește.
Regula scurtă
Pentru citirea sau scrierea memoriei unui modul, dacă fișa lui nu listează OBD ca metodă, operația se face pe banc, cu DirectConnect 2U, modulul scos și cablul lui dedicat.
Întrebări despre lucrul prin OBD și pe banc
Programarea de chei se face doar prin OBD, fără DirectConnect 2U?
La unele module, da: fișele listează programarea de chei ca operațiune posibilă prin OBD. La altele, fișa cere explicit banc sau lasă ambele metode — depinde de modulul de imobilizator montat pe camion.
Ce risc are scoaterea unui modul pentru lucrul pe banc?
Demontarea și remontarea unui modul cer atenție la conectori și la fixare, ca la orice componentă electronică scoasă dintr-un vehicul. Riscul de scriere incompletă ține, în orice caz, de o alimentare stabilă pe durata scrierii, indiferent de metoda de acces.
Se poate scrie un modul de pe banc doar prin priza OBD?
Nu, dacă fișa modulului nu listează OBD ca metodă posibilă: aplicația nu are cum să inițieze scrierea prin priza de diagnoză, iar operația cere conexiunea directă la DirectConnect 2U. E cazul motoarelor MD1CE100 și MD1CE101 sau al cutiei GS3 ZF-Astronic, din mai multe kituri ale gamei.
Ce este dongle-ul ISP-JTAG+BDM și când se folosește?
E piesa care adaugă instrumentului DirectConnect 2U modurile de acces ISP, JTAG și BDM, pentru module care nu răspund la modul obișnuit de citire/scriere prin banc. Vine cu propriile cabluri flex, dedicate fiecărui tip de circuit.
Se poate citi un cod de eroare doar prin OBD, fără DirectConnect 2U?
Da. Citirea și ștergerea codurilor de eroare se fac prin OBD, pe orice kit din gamă, fără să fie nevoie de DirectConnect 2U. Instrumentul intervine doar la citirea sau scrierea memoriei unui modul, nu la diagnoza obișnuită.
Cere lucrul pe banc mereu dongle-ul ISP-JTAG+BDM?
Nu întotdeauna. Dongle-ul ISP-JTAG+BDM face parte din pachetul kiturilor care lucrează pe module accesate prin JTAG sau BDM, cum sunt DoberMAN V8 și CPC V8; alte kituri cu DirectConnect 2U, precum America V8, nu îl au în pachet. Lista de piese a fiecărui kit arată ce hardware suplimentar primește.
